FLAT KABLO GRUPLARI
Flat kablo aynı zamanda şerit kablo olarak da bilinir. Aynı düz düzlem üzerinde birbirine paralel çalışan birçok iletken telin bulunduğu bir kablodur.

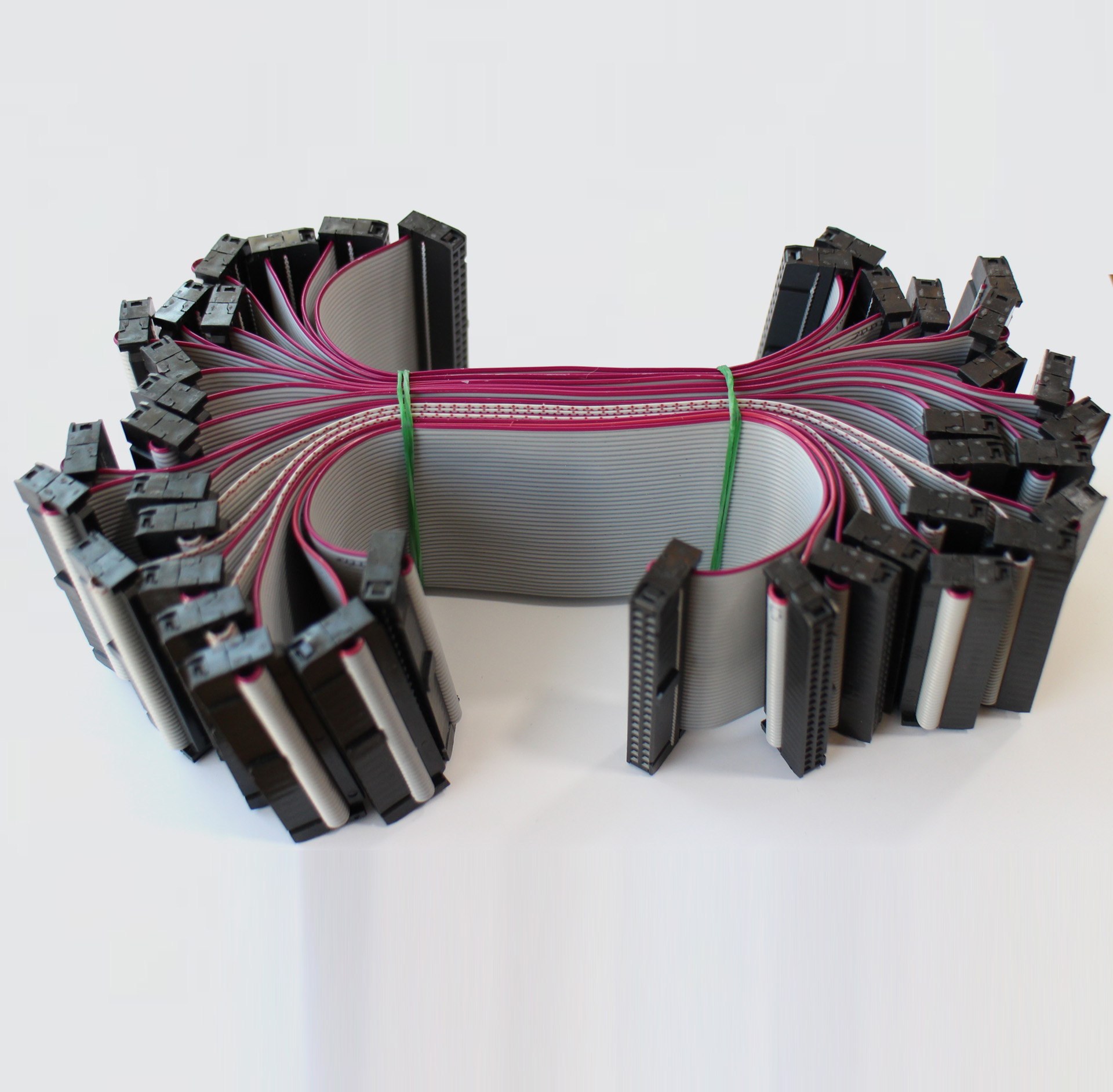

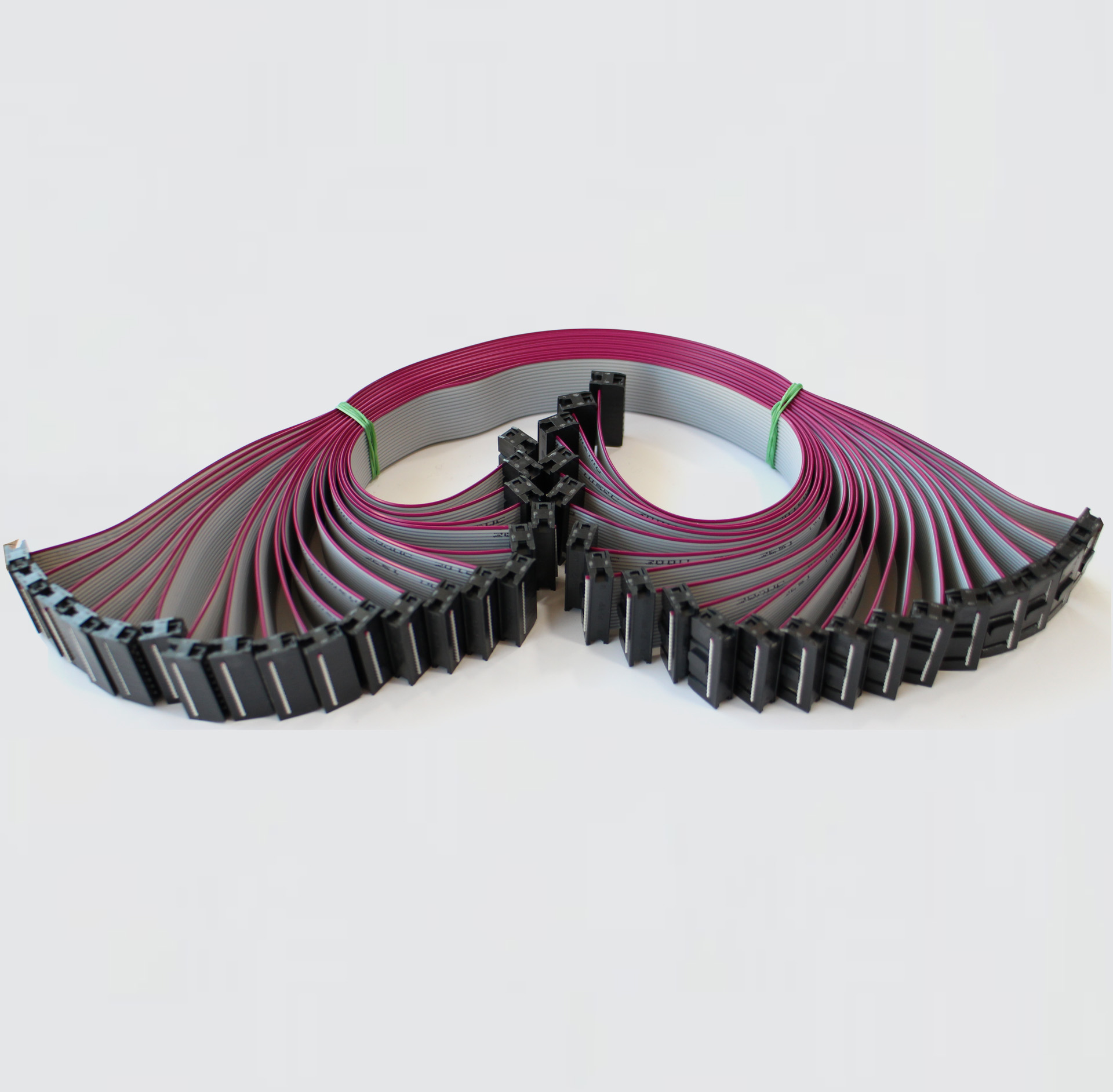

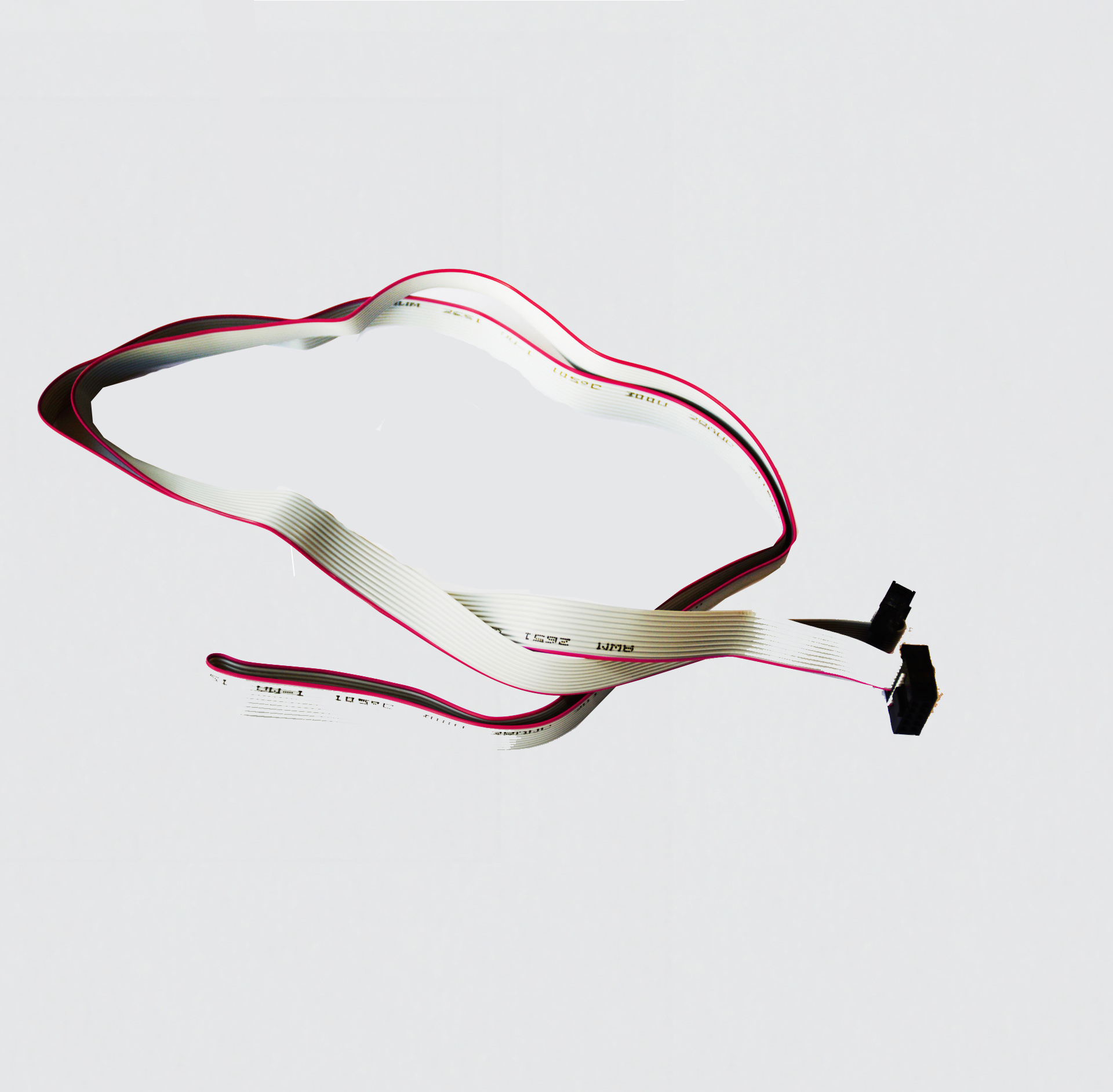

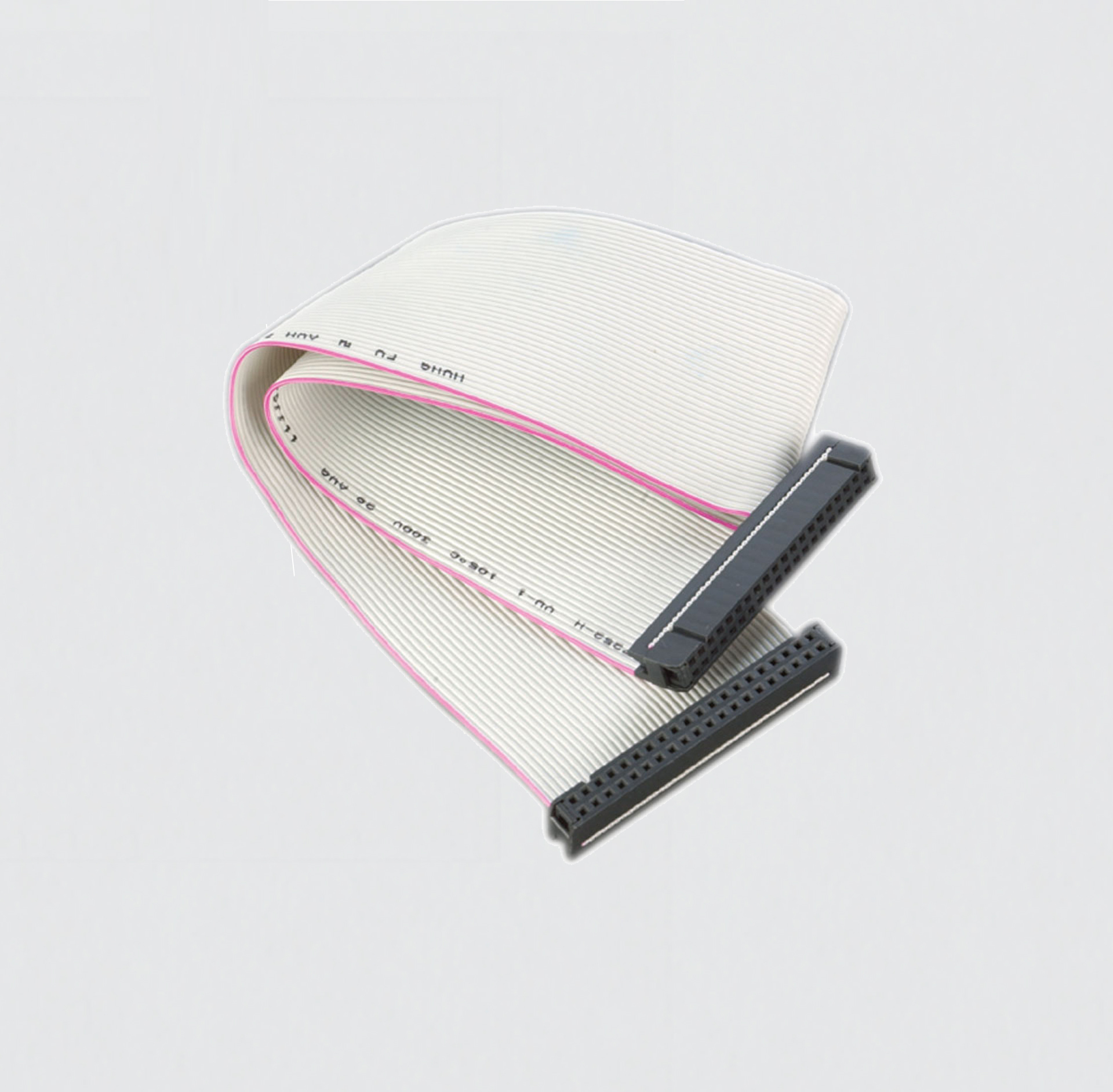

Flat kablolar ilk çıktığı zamanlarda çeşitli renk ve çaplarda üretiliyordu. Daha sonra Kabloların tasarımını ve aralıklarını ve yalıtım kalınlığını standartlaştırarak şerit kabloların maliyetini basitleştirmek ve azaltmak için yöntemler ve malzemeler geliştirildi. En son buldukları ve en kullanışlı ve maliyet olarak düşük olan yalıtım yer değiştirme konektörleri (insulation displacement connectors)“IDC” adı verildi. Ters bağlantı riskini azaltmak için, kablonun bir kenarı genellikle kırmızı bir şeritle işaretlenir. Geleneksel olarak, şeritli kenar konektör üzerindeki pim 1'e bağlanır. Bu tanımlama yöntemi, her bir kabloya bağlanan her konektörün bulunduğu iki veya daha fazla IDC konektöründen oluşan kablolar için uygundur, ancak tek tek tellerin veya küçük kablo gruplarının ayrı olarak sonlandırılması gerektiğinde daha az tercih edilen bir kablo türüdür.

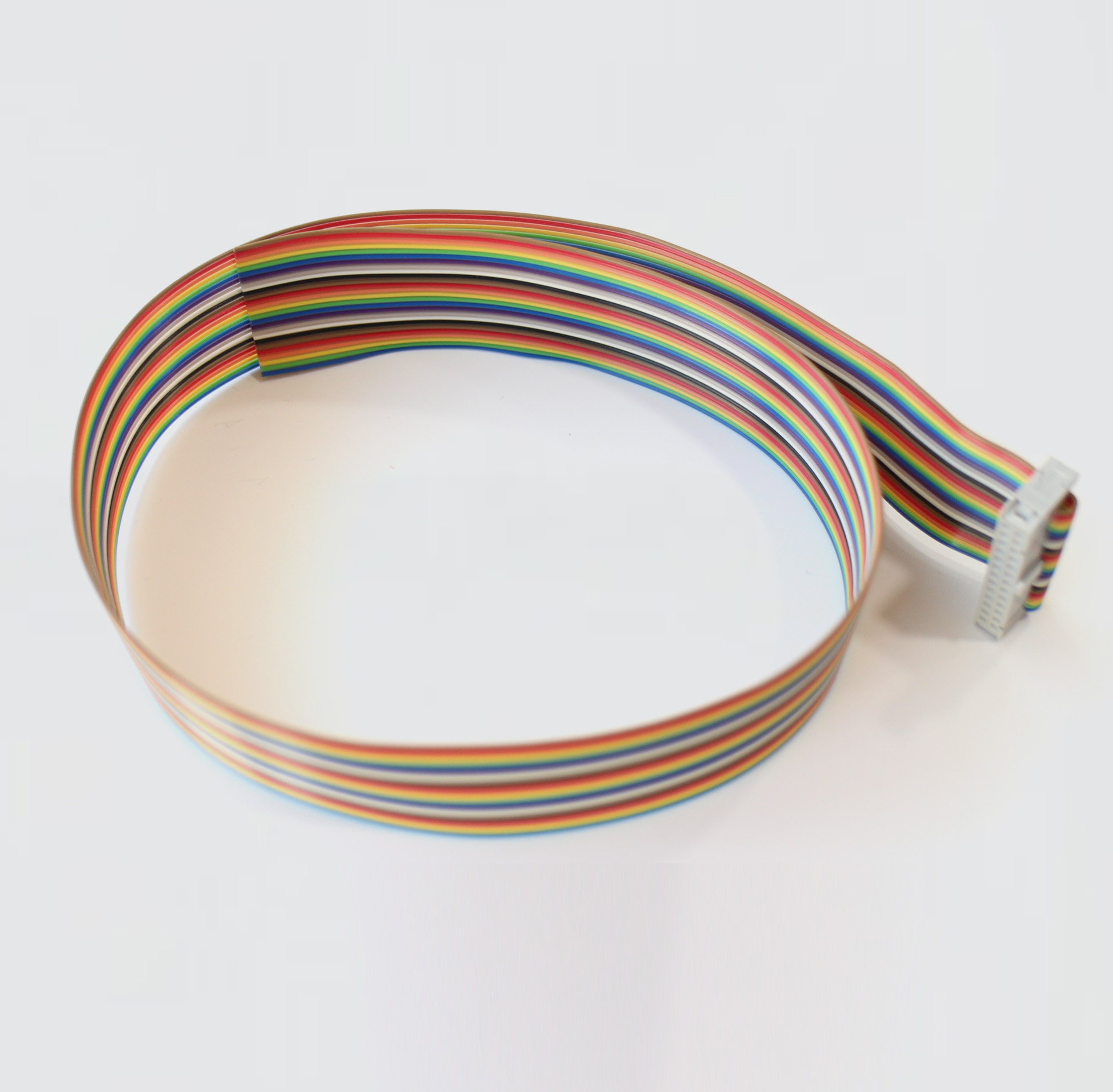

Bir kablodaki tek tek iletkenleri tanımlamayı kolaylaştırmak için; şerit kablo üreticileri, standart direnç renk kodundan ödünç alınan tekrarlayan bir renk desenini kullanan gökkuşağı şerit kablosunu piyasaya sürdü (Kahverengi, pin 1 veya pin 11 veya pin 21, vb. Kırmızı, pin 2 veya pin 12 veya pin 22'dir, vb. ). Bazen farklı görünümü nedeniyle kullanıcıları tarafından sevgiyle "hippi kablosu" olarak bilinir.
Şerit kablolar genellikle iki sayı ile belirtilir: iletkenlerin aralığı veya aralığı ve iletkenlerin veya yolların sayısı. 0,05 inç (1,27 mm) aralık en yaygın olanıdır ve 0,1 inç (2,54 mm) pim aralığına sahip iki sıralı bir konektöre izin verir. Bu tipler, özellikle bir mahfaza içindeki ara bağlantılar olmak üzere birçok ekipman türü için kullanılır
Standart konektörlerin mevcudiyetine bağlı olarak, iletken sayısı genellikle birkaç değerle sınırlıdır, Bunlar 4, 6, 8, 9, 10, 14, 15, 16, 18, 20, 24, 25, 26, 34, 37'yi içerir , 40, 50, 60, 64 ve 80. Tel genellikle bükülü bakır teldir, genellikle 0.32, 0.20 veya 0.13 mm2 (22, 24 veya 26 AWG). Bazen IDC konektörlerini sökmek ve yeniden kullanmak mümkün olsa da, bunun kolayca yapılmasına izin verecek şekilde tasarlanmamıştır.
Kabloların basitliği ve standardizasyon nedeniyle düşük maliyeti, şerit kabloların bilgisayarlarda, yazıcılarda , anakart ile sürücü arasında ve birçok elektronik cihazda uzun süre kullanılabilen bir kablo haline geldi.
